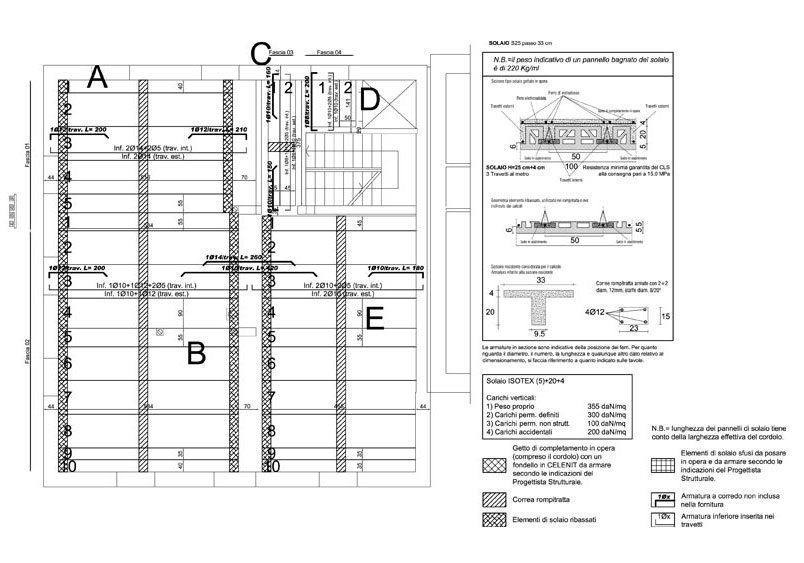

Calcul Planchers
Si le plancher en bois ciment Isotex à produire n’a pas été calculé par l’ingénieur des structures, il sera calculé par le Bureau technique Isotex. Nos ingénieurs enverront ensuite les calculs et les dessins de montage à l’ingénieur et à l’entreprise pour confirmation avant la mise en production.
Pour le calcul des planchers, il est donc nécessaire de recevoir des dessins structurels du platelage avec des indications sur les charges à considérer et des informations sur le type de plancher qui sera utilisé.

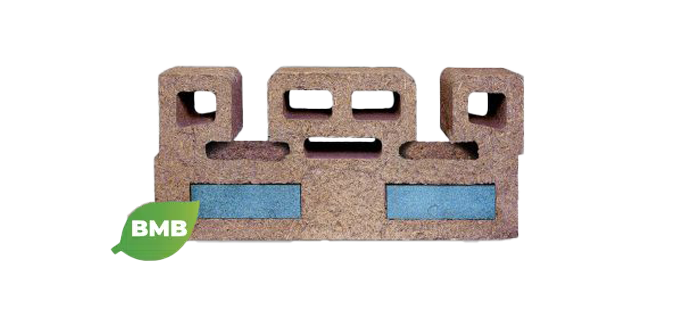

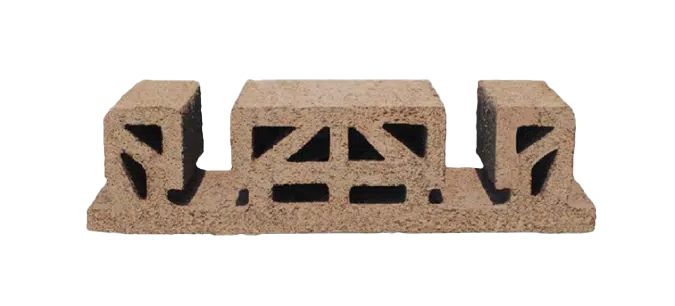

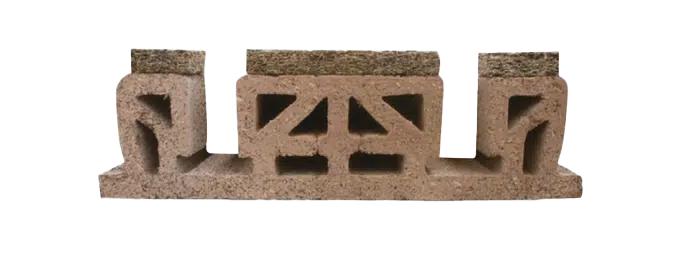

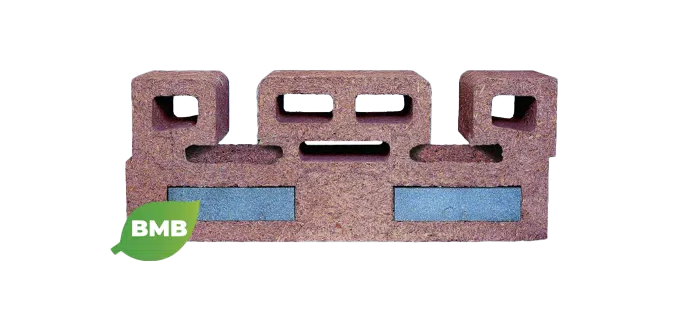

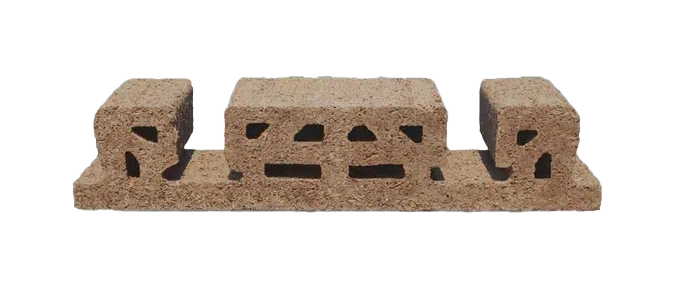

Gamme des dalles
Pose Planchers
Le treillis est réalisé de manière à assurer son levage et à pouvoir effectuer le coulage final en toute sécurité. En particulier : 1) durant la phase de levage, il est sollicité par son propre poids et considéré comme suspendu en deux points situés à L/4 des extrémités ; 2) durant la phase de coulée, il est considéré comme disposé sur des appuis à intervalle de 170 cm et sollicité par le poids propre et le poids du béton fluide.
L’armature complémentaire est insérée dans le site, dans la quantité établie par le concepteur des structures ; elle peut être dimensionnée et vérifiée en se référant à la section finale. La collaboration entre le coulage final et la poutrelle coulée dans le site est assurée par le treillis, qui dépasse de la coulée première phase d’au moins 4 cm ; une limitation adéquate des tensions tangentielles de calcul permet d’éviter la disposition d’une armature spécifique pour la coupe. Il est possible de réaliser des nervures transversales (perpendiculaires à la structure du plancher). Il suffit de prévoir l’utilisation d’éléments surbaissés en bois ciment. Pour les opérations de plâtrage, voir la section instructions pour les enduits. Il est obligatoire d’utiliser le treillis porte-enduit, qui doit être inséré à environ le milieu de l’épaisseur de la couche de fond, qui doit avoir une épaisseur la plus uniforme possible de 15 mm. En outre, il faut attendre 5-6 jours d’intervalle entre la couche de fond et la finition de mastic ou de plâtre.
Approfondissements
Gamme planchers en bois ciment Isotex
