Bloc ventilé Isotex AIR HDIII 44/11 avec isolation Neopor^® BMBcert de BASF
La révolution du mur ventilé.
Structure, isolation et ventilation en une seule installation.

0,19

Transmission thermique (W/M²K)

Épaisseur béton (cm)

44

épaisseur bloc (cm)

11

Épaisseur isolant Neopor^® BMBcert de BASF (cm)

Description

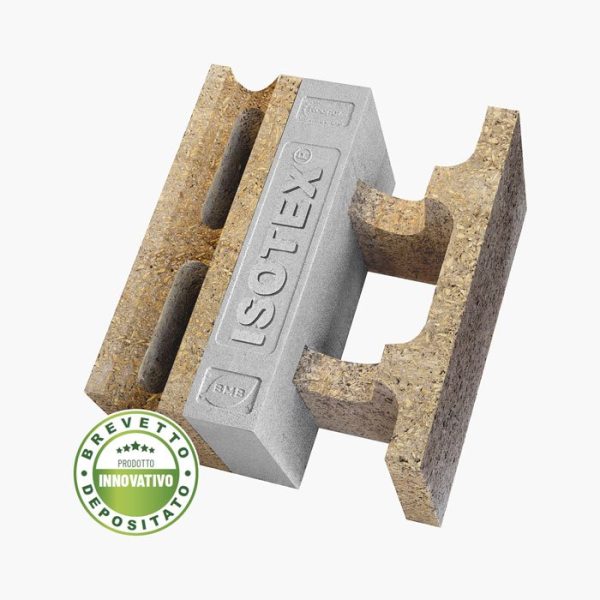

Le bloc ventilé Isotex AIR est utilisé pour la construction de murs de périmètre et de façades avec ventilation intégrée. La géométrie classique des blocs Isotex a été redessinée pour intégrer dans la structure le mur ventilé extérieur : en une seule pose simple et rapide, on obtient le mur étendu faiblement armée (coulé à l’intérieur des blocs de coffrage), la façade ventilée et l’isolation thermique grâce à l’isolant, protégé par le bois ciment, en EPS made of Neopor® BMBcert de BASF. Des blocs spéciaux éliminent les ponts thermiques et acoustiques

Il a une épaisseur de 44 cm et un insert isolant de 11 cm, avec une épaisseur de coulée en béton de 15 cm, conformément aux normes techniques (NTC2018). Coefficient de transmission de chaleur U=0,19 W/m²K. Le bloc présente les caractéristiques exclusives de toute la gamme de produits Isotex. Le bois est minéralisé avec un minéral naturel qui le rend inerte et donc résistant au feu (REI120), aux parasites et aux intempéries. Réaction au feu B,s1-d0.

Certifications de durabilité:

Construction durable ANA/ICEA
Déclaration Environnementale de Produit de Type III (DEP/FDES)
Certification ReMade in Italy pour inserts isolants Isotex Total Green (100% recyclé)
Certification ReMade in Italy pour les inserts d’isolation Isotex Green (15 % recyclé)

Documents

Bloc Isotex air avec mur à ventilation intégrée

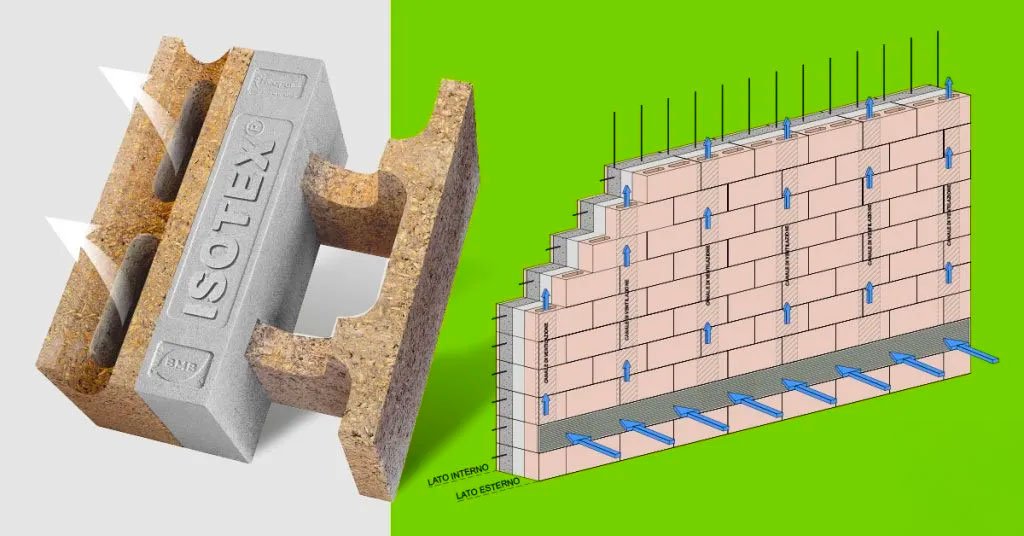

Isotex AIR est un bloc de coffrage en bois-ciment pour la construction de murs périmétriques et de façades avec ventilation intégrée. La géométrie classique des blocs Isotex a été repensée pour intégrer le mur extérieur ventilé dans la structure : en une seule installation simple et rapide, vous obtenez le mur étendu faiblement armé – coulé à l’intérieur des blocs de coffrage – la façade ventilée, l’isolation thermique grâce à l’isolant EPS avec graphite protégé par le ciment de bois du bloc (« couche protégée »). Des blocs d’accompagnement spéciaux éliminent les ponts thermiques et acoustiques.

Le bloc Isotex AIR surmonte les inconvénients de la paroi ventilée traditionnelle. L’installation tout-en-un réduit le temps et les coûts. La construction traditionnelle de murs et de façades ventilés est laborieuse et complexe car elle implique l’ajout de plusieurs couches de construction posées successivement. Elle est coûteuse car elle nécessite une main d’œuvre qualifiée et la coordination de plusieurs ouvriers. Le bloc Isotex AIR permet d’économiser les coûts des matériaux, de réduire le temps de construction et ne nécessite pas de main-d’œuvre qualifiée.

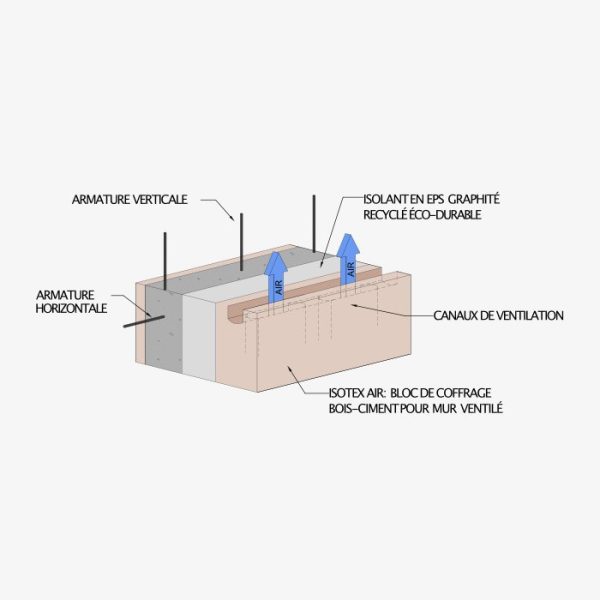

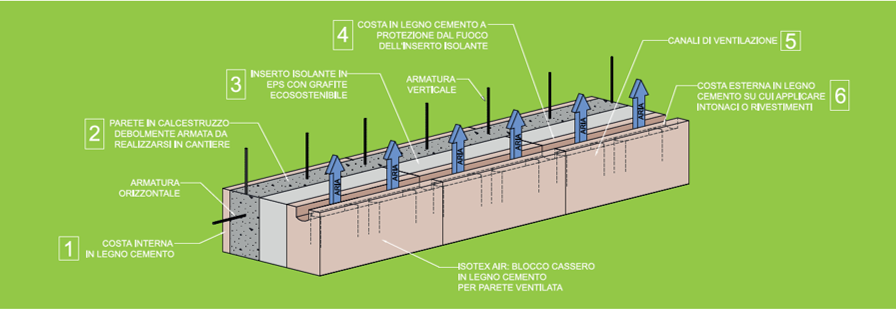

La stratigraphie, à partir du côté intérieur, est réalisée avec la seule pose du bloc de coffrage :

Côte en bois ciment, pour protéger la paroi en béton armé (noyau structurel de mur ISOTEX) d’épaisseur 45 mm.
Mur en béton faiblement armé à réaliser sur le chantier et avec une structure en treillis (piliers et traverses) : les cavités du bloc de coffrage ISOTEX abritent l’armature horizontale et verticale posée sur le chantier. Ces cavités sont entièrement remplies avec la coulée de béton d’une épaisseur minimale de 15 cm selon les directives ministérielles et les NTC 2018.
Insert isolant en EPS avec jusqu’à 100 % de graphite recyclé. Il est obtenu par moulage : cela permet une précision millimétrique de l’insert et une parfaite continuité d’isolation thermique. Les épaisseurs peuvent varier en fonction des exigences d’isolation thermique et en fonction de l’épaisseur du mur en béton nécessaire aux fins structurelles du projet.
Extension de la géométrie traditionnelle du bloc de coffrage ISOTEX pour la protection contre le feu de l’insert isolant (couche thermo-isolante protégée).

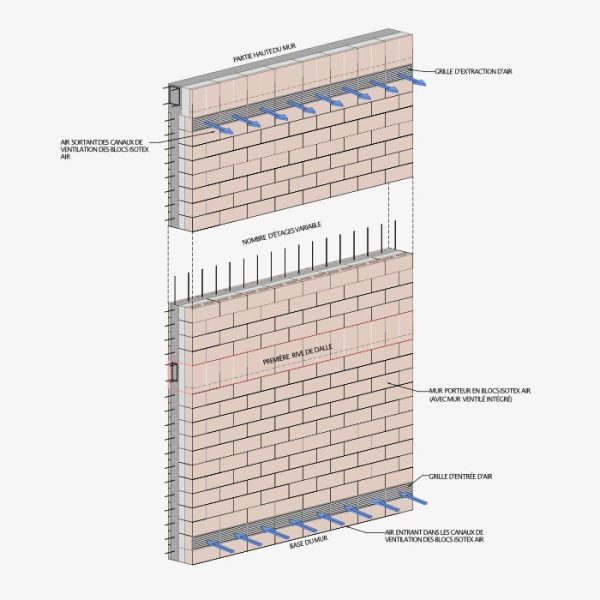

Canaux de ventilation : pour permettre la ventilation à travers les cavités externes prévues dans le Bloc Ventilé Isotex, il est nécessaire de placer à l’extérieur des grilles d’admission d’air, en aluminium ou en plastique, dans la partie inférieure et supérieure du mur. Les ailettes mobiles des grilles sont ouvertes au printemps pour permettre le flux d’air du bas vers le haut, ce qui favorise le refroidissement du mur. Les grilles sont fermées en automne pour éviter le flux de ventilation : le coussin d’air améliore l’isolation thermique du mur ventilé Isotex.
Mur externe sur lequel appliquer des enduits ou des revêtements.

Efficacité énergétique du mur ventilé Isotex AIR

La conformation innovante du bloc de coffrage avec cavité ventilée augmente encore les excellentes performances énergétiques du système de construction Isotex. Le bloc de coffrage Isotex Air est efficace d’un point de vue énergétique : l’insert isolant continu et « protégé » garantit l’isolation thermique et la ventilation atténue considérablement la température de surface pendant la période estivale. Le rapport de calcul préparé par TEP a été réalisé à Vérone, au mois de juillet, avec une température moyenne (T) d’environ 23,9°C et en supposant une température de surface air/soleil du mur de 65°C (correspondant à une couleur de finition extérieure moyenne) : le fonctionnement estival de la façade s’améliore considérablement.
